Amplificador 50+50 W Hi-Fi

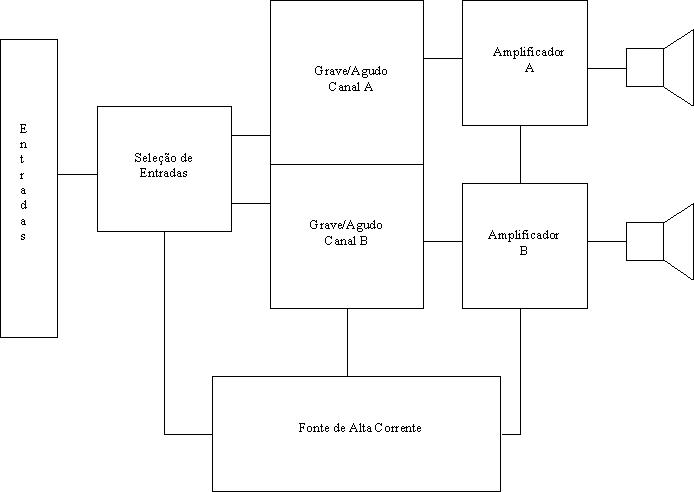

    Consiste num amplificador de alta fidelidade para CD de 100W RMS (aprox 500W PMPO) usando o circuito integrado amplificador TDA 1514 da Philips. O diagrama em blocos é mostrado logo abaixo.

A seguir são dados os esquemas dos diversos blocos


A)Parte amplificadora

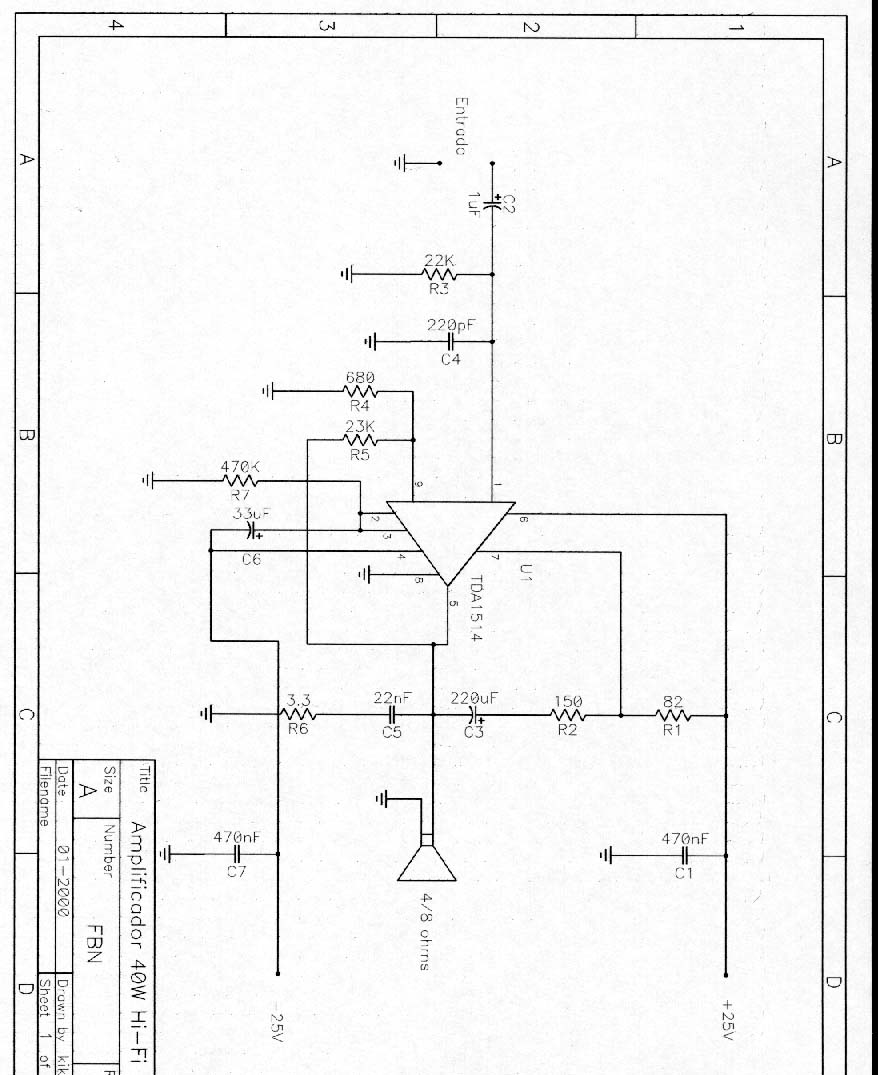

    E esquema elétrico de um canal(50W) é mostrado abaixo. Para uma versão estéreo deve ser construíds dois módulos iguais a esse:







B)Controle de tonalidade

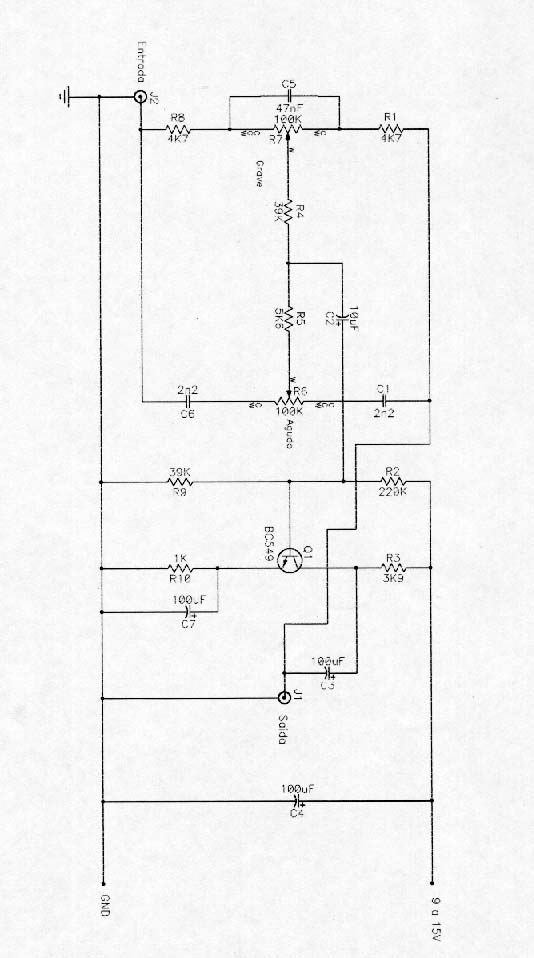

O controle de tonalidade é mostrado abaixo:

Para a versão estéreo devem ser construídos dois blocos iguais a esse acima.

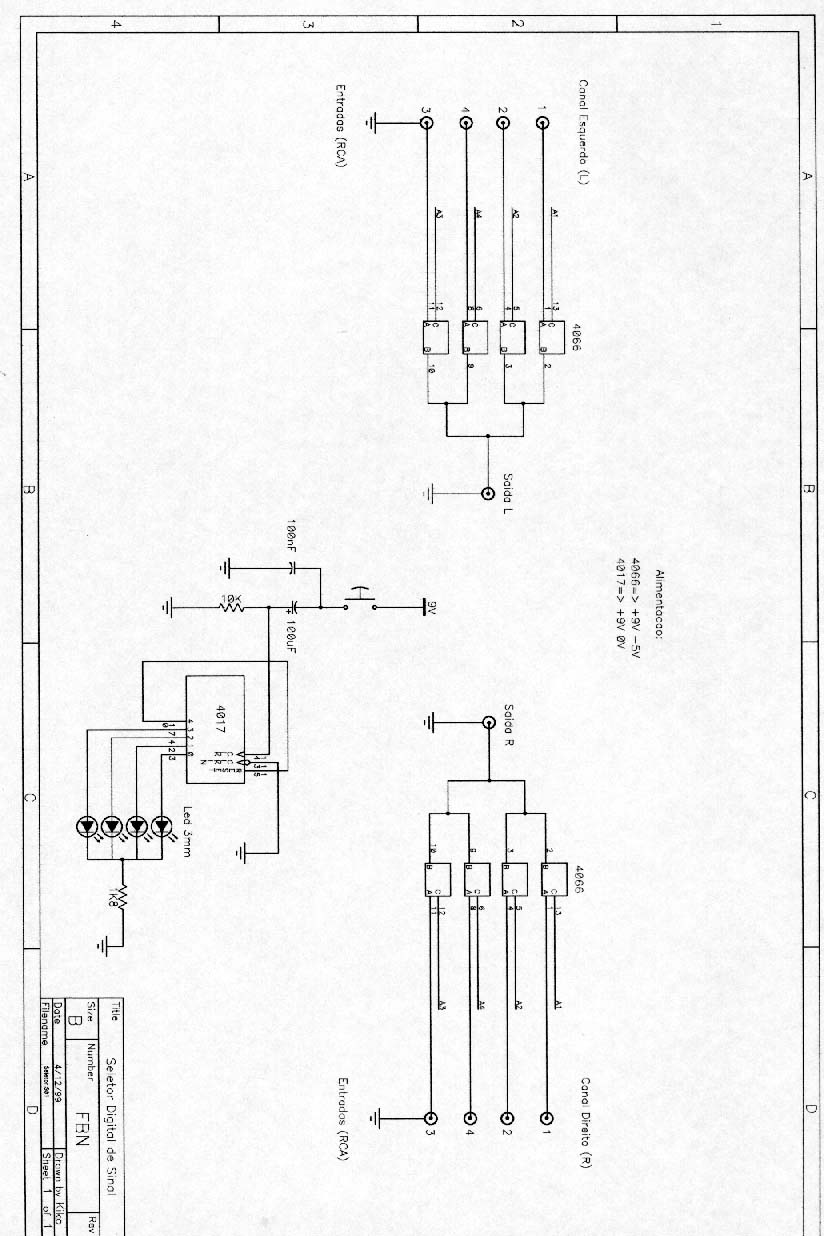

C)Seleção de entrada
    A seleção de entrada escolhe qual é a fonte de sinal a ser amplificada. E feita através de uma tecla que faz uma seleção, e uma fileira de leds nos mostra qual é a fonte de audio do momento.

Essa já é a versão estéreo de 4 canais de entrada

D)Fonte
A próxima figura mostra a fonte para o amplificador

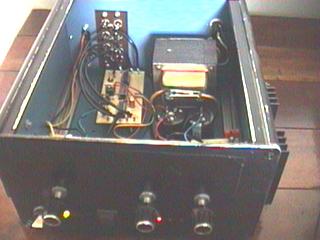

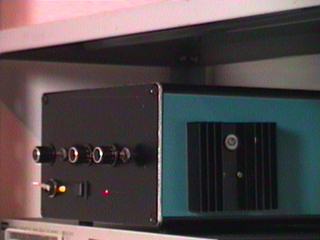

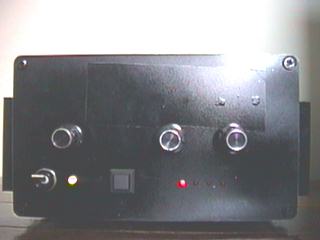

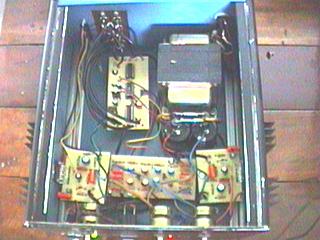

E) Fotos
