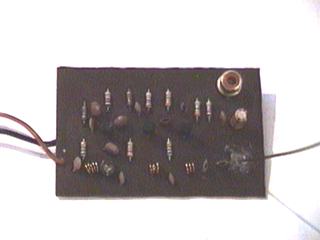

Esse projeto consiste em um transmissor que envia imagens de uma câmera,video cassete ou outro dispositivo com saída de vídeo para uma televisão nos canais altos de VHF (7 a 13) a uma distância de até 150m em condições ideais.

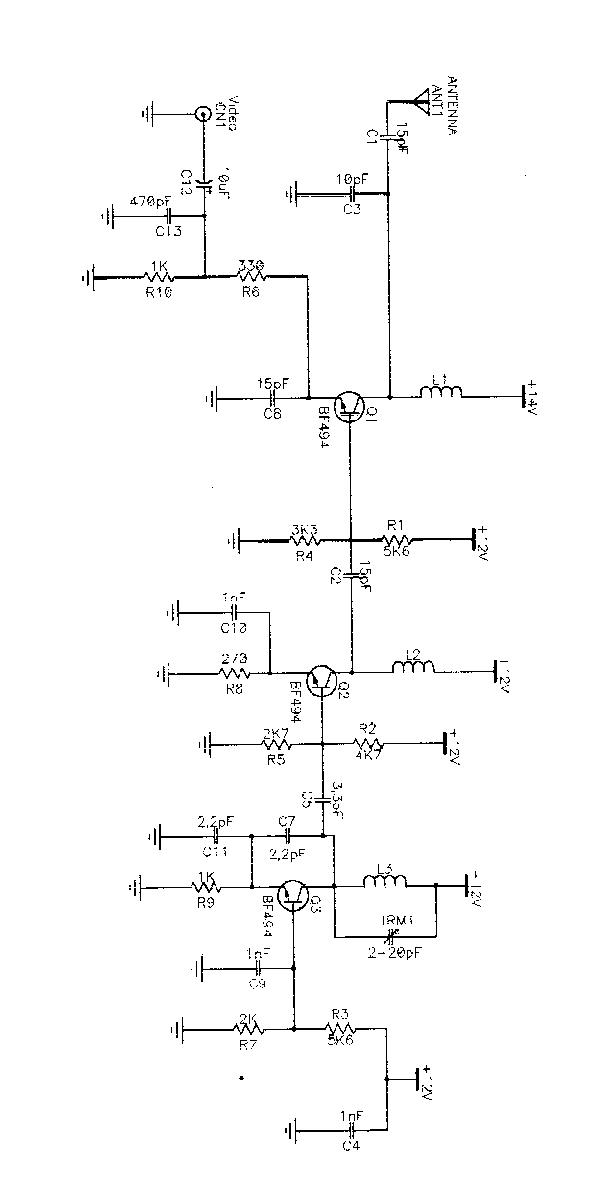

A figura abaixo nos dá o esquema elétrico do transmissor.



    Os capacitores que não forem eletrolíticos devem ser obrigatoriamente cerâmicos. A entrada de vídeo é feita por um conector RCA fêmea conectado à placa por meio de cabo blindado. As bobinas são as seguintes:


L1 e L2:  4 voltas de fio de cobre 18 AWG em núcleo de ar com 0,5cm de diâmetro

L3: 3 voltas de fio 18 AWG em núcleo de ar com 0,5cm de diâmetro

Procedimento de calibração: Depois de verificada a montagem, coloque o televisor em um canal livre e ligue o transmissor. Com o auxílio de uma chave plástica vá girando o trimmer até que apareça o sinal preto na tela. Depois ligue uma fonte de sinal (câmera ou videocassete) e verifique a imagem. Caso necessário retoque a freqüência no trimmer.


O desenho sugerido da placa de circuito impresso é dado abaixo seguido do arquivo txvideo.pcb que corresponde ao lay out da placa feito no tango PCB (DOS).
