Vídeo Link

O vídeo link consiste em um transmissor de audio e vídeo que envia imagens e sons de um vídeo cassete, câmera de vídeo ou outro dispositivo para uma televisão situada a aproximadamente 150 metros do local de envio.

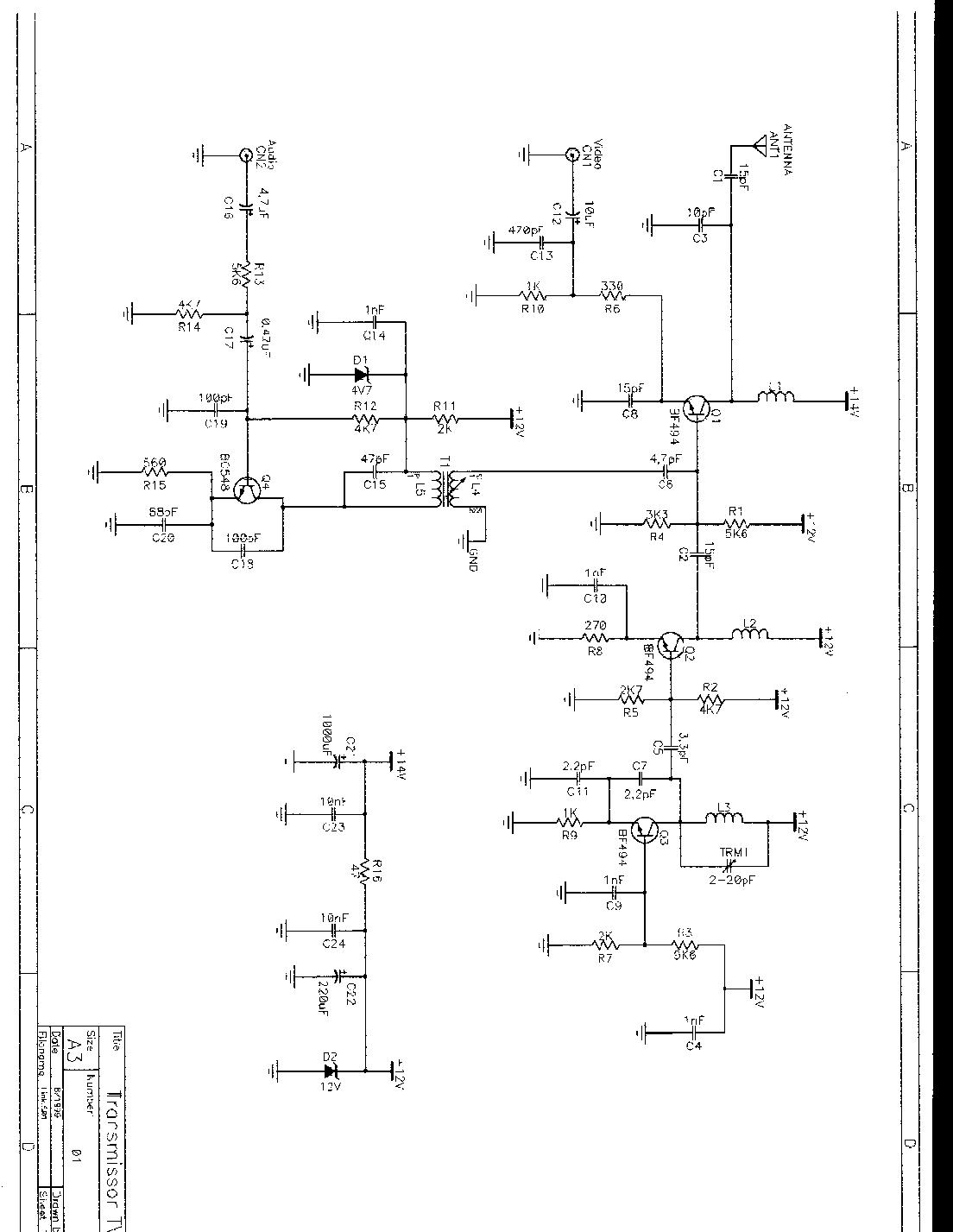

Abaixo é mostrado o esquema elétrico do vídeo link.

Os capacitores que não forem eletrolíticos devem ser obrigatoriamente cerâmicos. As entradas de audio e vídeo devem ser feitas preferencialmente com conectores ligados com cabos blindados de modo a evitar interferências.
As bobinas devem ser construídas da seguinte forma:

L1 e L2: 4 espiras de fio de cobre 22 AWG em núcleo de ar com diâmetro de 0,5cm
L3: 3 espiras de fio de cobre 22 AWG em núcleo de ar com diâmetro de 0,5cm
L4 e L5 consiste no transformador T1 de audio e deve ser construído da seguinte maneira:

1- Arrume um transformador de FI de algum rádio FM quebrado ou compre o carretel para construção de bobinas com núcleo de ferrite ajustável.
2- Retire a capa do carretel de FI.
3-Desenrole a fiação existente.
4-Enrole 40 voltas de fio de cobre 32 no carretel e solde nos terminais de um dos lado do transformador. Esse será o primário do trafo. Marque bem o lado!
5-Enrole 10 voltas de fio de cobre 32 no carretel em cima do feito no item anterior o solde as extremidades do fio nos terminais do outro lado do transformador. Esse será o secundário do trafo.
6-Coloque a capa do transformador de volta na sua posição original e prenda-a bem
ATENÇÃO: Essa é a parte mais crítica da montagem, preste bastante atenção pois um erro acarretará em problemas com o audio.

Caso deseje utilizar uma alimentação somente (no caso de usar bateria 12V) o alcance ficará um pouco reduzido mas o funcionamento continuará o mesmo.

Calibração: Depois de conferida a montagem, ligue um televisor no canal que deseja (7 a 13) transmitir e ligue o transmissor. Com o auxílio de uma chave plástica vá ajustando o trimmer até que a tela fique escura. Ligue uma fonte de sinal (videocassete por exemplo) nas entradas de audio e vídeo. Ajuste o transformador T1 até que o som seja ouvido no televisor. Caso seja necessário, retoque a frequência no trimmer.
